В современной судебной практике разрешение споров, связанных с качеством электротехнического оборудования, причинами пожаров, аварийными режимами работы и некачественным монтажом, невозможно без привлечения специальных знаний. Экспертиза электротехнического оборудования представляет собой комплекс приборных и лабораторных исследований, позволяющих с высокой точностью установить технические причины неисправностей, выявить скрытые дефекты и дать юридически значимое заключение. Понимание инструментальной базы, методов диагностики и судебной практики этого вида экспертизы необходимо для юристов, судей, страховщиков и всех участников судебных разбирательств. ⚡🔧⚖️

Глава 1. Понятие и сущность экспертизы электротехнического оборудования

Экспертиза электротехнического оборудования представляет собой процессуально значимое исследование, назначаемое судом или иными уполномоченными органами для установления технических обстоятельств, имеющих юридическое значение при разрешении споров, связанных с качеством, работоспособностью и безопасностью электротехнических устройств. Правовая основа данного вида экспертизы базируется на нормах процессуального законодательства и Федеральном законе от 31.05.2001 № 73-ФЗ «О государственной судебно-экспертной деятельности в Российской Федерации».

Объектами экспертизы электротехнического оборудования могут выступать:

• Электрощитовое оборудование и распределительные устройства (ВРУ, ГРЩ);
• Электрические сети и кабельные линии;
• Силовые трансформаторы и преобразователи;

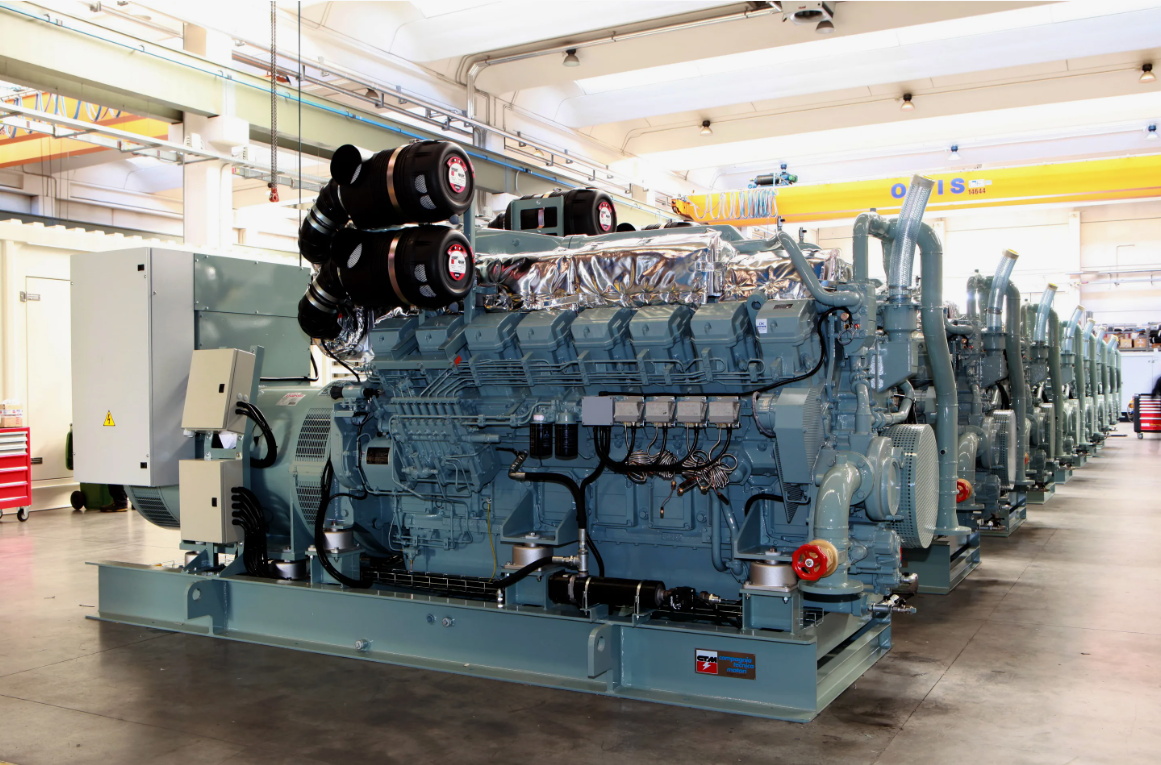

• Электродвигатели и генераторы;
• Системы заземления и молниезащиты;
• Приборы учёта электроэнергии и устройства защиты;
• Бытовые электроприборы и электроника;
• Фрагменты кабелей и проводов со следами оплавлений.

Глава 2. Приборная база экспертизы электротехнического оборудования

Современная экспертиза электротехнического оборудования невозможна без применения специализированной приборной базы. Основные группы приборов и оборудования, используемых в ходе исследования:

1. Электроизмерительные приборы:

• Мультиметры и тестеры для измерения напряжения, тока и сопротивления;
• Мегаомметры для измерения сопротивления изоляции;
• Токоизмерительные клещи для бесконтактного измерения тока;
• Осциллографы для анализа формы сигнала и переходных процессов.

2. Тепловизионное оборудование:

• Тепловизоры для выявления локальных перегревов и дефектов контактов ;
• Позволяет проводить бесконтактный контроль оборудования в процессе работы без его обесточивания.

3. Дефектоскопическое оборудование:

• Ультразвуковые дефектоскопы для выявления внутренних дефектов металла;
• Магнитопорошковые дефектоскопы для контроля ферромагнитных материалов.

4. Лабораторное оборудование:

• Металлографические микроскопы для исследования микроструктуры металлов;
• Хроматографы для анализа масла силовых трансформаторов ;
• Испытательные стенды и нагрузочные устройства.

Глава 3. Методология проведения экспертизы

Методология экспертизы электротехнического оборудования представляет собой строго регламентированный процесс, включающий несколько последовательных этапов.

1. Подготовительный этап.Эксперт изучает материалы дела, техническую документацию (паспорта оборудования, руководства по эксплуатации, сервисные книжки, акты предыдущих осмотров и ремонтов, проектную документацию). Анализируются условия эксплуатации, режимы нагрузки, периодичность работы, условия окружающей среды.
2. Натурное обследование и визуальный контроль.Производится наружный осмотр оборудования с фиксацией всех видимых повреждений, следов коррозии, подтеканий технических жидкостей. Проводится фото- и видеофиксация состояния оборудования.
3. Инструментальная диагностика.Проводится комплекс измерений параметров технического состояния с применением специализированного оборудования. Выбор методов диагностики зависит от типа оборудования и характера предполагаемых дефектов.
4. Лабораторные исследования.Выполняются металлографический анализ для исследования структуры металла и определения причин разрушения, хроматографический анализ масла трансформаторов для выявления растворённых газов, спектральный анализ материалов.
5. Анализ данных и формирование выводов.Обработка полученных данных, их сопоставление с нормативными требованиями и формулирование выводов о причинах возникновения дефектов и их влиянии на безопасность оборудования.
6. Подготовка экспертного заключения.Составление письменного заключения, содержащего подробное описание проведённых исследований и обоснованные выводы.

Глава 4. Кейс №1: Дифференциация первичного и вторичного короткого замыкания (металлография оплавлений)

Ситуация. В жилом помещении произошел пожар. Из распределительного щитка были изъяты фрагменты медного кабеля с множественными оплавлениями. Требовалось установить, являются ли оплавления следствием первичного короткого замыкания (причины пожара) или вторичного (следствия пожара).

Приборный анализ. Отобранные образцы подвергнуты металлографическому анализу согласно ГОСТ 6996-66. Образцы залиты в эпоксидную смолу, отшлифованы до шероховатости Ra 0,1 мкм, отполированы, протравлены 3% раствором ниталя. Исследование выполнено на микроскопе Carl Zeiss Axio Imager с увеличением ×200.

Результаты исследования: Образец из зоны очага имел сферическую форму оплавлений, гладкую блестящую поверхность, закрытые поры (<1%) и дендритную микроструктуру без оксидов — характерные признаки первичного короткого замыкания.

Судебное применение. Заключение экспертизы принято судом как надлежащее доказательство. Причиной пожара признано аварийное короткое замыкание в электрощите. Страховая компания признана обязанной к выплате возмещения.

Глава 5. Кейс №2: Исследование перегрузочного режима кабеля (микротвёрдость и растяжение)

Ситуация. При обследовании силового кабеля ВВГ 3×70+1×35 выявлено повреждение изоляции с последующим возгоранием. Требовалось определить, был ли кабель подвержен токовой перегрузке, превышающей его пропускную способность.

Приборный анализ. Выполнено три вида исследований: металлография алюминиевых жил (травление 5% NaOH, ×500), измерение микротвёрдости по Виккерсу (нагрузка 50 г), испытания на растяжение на разрывной машине Zwick Roell.

Результаты исследований: Повреждённая жила имела увеличенный размер зерна (210 мкм против 45 мкм в норме), снижение микротвёрдости (22 HV против 35-45 HV), снижение временного сопротивления (54 МПа против 80 МПа) — что свидетельствует о термическом воздействии температур свыше 300°C и систематической токовой перегрузке.

Судебное применение. Экспертиза позволила установить, что сечение кабеля было выбрано без учёта реальной нагрузки. Аварийный режим отнесён за счёт потребителя, что подтвердило правоту энергосбытовой организации.

Глава 6. Кейс №3: Хроматографический анализ масла силового трансформатора

Ситуация. Силовой трансформатор ТМ-1000/10 с выработкой 12 лет отключился по сигналу газового реле. Требовалось установить причину аварийного отключения.

Приборный анализ. Выполнен хроматографический анализ растворённых газов (ХАРГ) на хроматографе Хроматэк-Кристалл-5000. Детектируемые газы: CH₄, C₂H₂, C₂H₄, C₂H₆, H₂, CO, CO₂. Также измерены пробивное напряжение, tg δ (90°C) и влажность масла.

Результаты исследований: Обнаружена повышенная концентрация ацетилена (380 ppm при норме <10 ppm) и водорода (820 ppm при норме <150 ppm), что свидетельствует о высокотемпературном нагреве свыше 700°C с дуговым разрядом в зоне обмоток. Пробивное напряжение снижено до 24 кВ (норма >50 кВ). По соотношению газов установлен дефект типа «искрение и дуговой разряд».

Судебное применение. Выводы экспертизы подтвердили наличие заводского дефекта изоляции, что позволило заказчику взыскать с производителя стоимость нового трансформатора и компенсацию ущерба от аварийного простоя.

Глава 7. Кейс №4: Исследование контактного перегрева (термография + металлография)

Ситуация. В распределительном щитке жилого дома периодически срабатывал вводной автомат по тепловому расцепителю. Требовалось установить факт и причину перегрева.

Приборный анализ. Выполнено тепловизионное обследование в нагруженном режиме (80% номинального тока). Одновременно проведён металлографический анализ контактной группы.

Результаты исследований: Термография показала температуру контакта 138°C при норме <65°C, падение напряжения на контакте составило 3,2 мВ при норме <0,2 мВ, износ контактной площадки достиг 60% при норме <10%. Основная причина — ослабление винтового зажима, приведшее к локальной мощности тепловыделения до 160 Вт.

Судебное применение. Экспертиза выявила нарушение периодичности обслуживания (отсутствие ревизии контактов более 3 лет). Ответственность за аварию возложена на владельца щитка.

Глава 8. Кейс №5: Дефекты сварных соединений шинного моста (УЗ-дефектоскопия)

Ситуация. При коротком замыкании произошёл разрыв соединения шинного моста на токи 2500 А (алюминиевые шины 120×10 мм). Требовалось определить наличие заводского дефекта сварки.

Приборный анализ. Выполнена УЗ-дефектоскопия сварного шва (дефектоскоп A1214, ПЭП 4 МГц, 60°). Проведена металлография зоны сплавления, измерена микротвёрдость по сечению сварного шва и выполнена фрактография излома на растровом электронном микроскопе (SEM).

Результаты исследований: Суммарная площадь непроваров составила 18% при норме <5%, микротвёрдость шва повышена до 52 HV (норма ≤45 HV), что свидетельствует о перегреве зоны сварки (T>450°C). Вид излома показал неравнопрочность соединения.

Судебное применение. Установлены начальные дефекты сварки: сплошной непровар в корне шва и разнопрочность материала. Суд взыскал стоимость нового оборудования и компенсацию убытков с организации-производителя.

Глава 9. Процессуальный порядок назначения судебной экспертизы

Проведение судебной экспертизы электротехнического оборудования строго регламентировано процессуальным законодательством.

Назначается экспертиза определением суда или постановлением следователя (дознавателя). В определении указываются: основания для назначения экспертизы; наименование экспертного учреждения или фамилия, имя, отчество эксперта; вопросы, поставленные перед экспертом; материалы и объекты, предоставляемые в распоряжение эксперта; сторона, на которую возлагается обязанность по оплате экспертизы; срок проведения экспертизы. В определении также содержится предупреждение эксперта об уголовной ответственности за дачу заведомо ложного заключения по статье 307 Уголовного кодекса Российской Федерации.

Закон устанавливает гарантии независимости эксперта. Эксперт не может находиться в какой-либо зависимости от органа или лица, назначивших экспертизу, сторон и других заинтересованных лиц.

Глава 10. Типовые вопросы, решаемые экспертизой электротехнического оборудования

При назначении экспертизы электротехнического оборудования перед экспертом обычно ставятся следующие вопросы:

1. Какова причина возникновения неисправности (аварийного режима) электроустановки?
2. Имеются ли в оборудовании дефекты, и каков их характер (производственный, эксплуатационный, возникший при монтаже)?
3. Соответствует ли оборудование требованиям Правил устройства электроустановок (ПУЭ) и других нормативных документов?
4. Возможно ли было предотвращение аварийного режима при условии надлежащего обслуживания?
5. Каково техническое состояние электроустановки и её пригодность к дальнейшей эксплуатации?
6. Имеется ли причинно-следственная связь между выявленными дефектами и наступившими последствиями?
7. Соответствует ли сечение проводников потребляемой мощности?
8. Имеются ли следы вмешательства в работу приборов учёта электроэнергии?

Глава 11. Документы для проведения экспертизы электротехнического оборудования

Для проведения полноценной экспертизы электротехнического оборудования эксперту необходим пакет документов:

• Договор поставки и спецификация;
• Техническое задание;
• Паспорт оборудования и техническая документация производителя;
• Руководство по эксплуатации;
• Акт ввода в эксплуатацию;
• Проектная и исполнительная документация (схемы электроснабжения, однолинейные схемы, планы расположения электрооборудования);
• История ремонтов и обслуживания (журналы технического обслуживания, протоколы ремонта);
• Акты освидетельствования скрытых работ;
• Протоколы испытаний и измерений;
• Акты обнаружения дефектов, рекламации;
• Переписка с поставщиком или подрядчиком относительно дефектов;
• Фото- и видеофиксация повреждений.

Качество и полнота предоставленных материалов напрямую влияют на достоверность и доказательственную силу экспертизы.

Глава 12. Рекомендации по выбору экспертной организации

Выбор экспертной организации для проведения экспертизы электротехнического оборудования — стратегический шаг, определяющий успех судебного разбирательства. При выборе следует руководствоваться следующими критериями:

• Квалификация экспертов. Эксперты должны иметь высшее электротехническое образование, специализацию в соответствующей области, стаж работы не менее 10 лет, опыт участия в судебных процессах.
• Техническое оснащение. Организация должна располагать современным диагностическим оборудованием: тепловизорами, ультразвуковыми дефектоскопами, анализаторами спектра, металлографическими микроскопами, лабораторным оборудованием для хроматографических исследований.
• Независимость. Организация не должна быть аффилирована с производителем, поставщиком или эксплуатантом оборудования.
• Репутация. Положительные отзывы, опыт выступлений в судах, членство в профессиональных ассоциациях.

Если вам требуется профессиональная помощь в организации экспертизы электротехнического оборудования, вы можете обратиться на сайт https://tehexp.ru/ekspertiza-promyishlennogo-oborudovaniya/. 💼

Глава 13. Заключительные положения

Экспертиза электротехнического оборудования является важнейшим инструментом обеспечения объективного правосудия в спорах, связанных с качеством, работоспособностью и безопасностью электроустановок. Применение современной приборной базы — от металлографических микроскопов и хроматографов до тепловизоров и ультразвуковых дефектоскопов — позволяет эксперту с высокой точностью установить технические причины неисправностей, выявить скрытые дефекты и определить характер их происхождения. Понимание методов приборной диагностики и судебной практики необходимо для всех участников судебных разбирательств, связанных с электротехническим оборудованием. 🏭⚡🏛️
